Hvad er forskellen mellem ACP-ark og ACP-panel?

Når de specificerer panelsystemer til beklædning, skiltning eller indvendig indretning, støder arkitekter og indkøbsteams regelmæssigt på vilkårene ACP ark og ACP panel . Mens begge forkortelser deler de samme bogstaver, har de betydningsfuldt forskellige implikationer for produktformat, produktionsmetode og anvendelsesområde. Det er vigtigt at forstå denne skelnen, før du vælger en Multifunktionel A2 B1 PE-aluminiumkompositpanel (ACP) produktionslinje , fordi den linje, du vælger, skal matche den produktkategori, du har til hensigt at fremstille i skala. Denne artikel præciserer terminologien, forklarer de tekniske specifikationer, der adskiller de to produktformer, og viser, hvordan moderne produktionsudstyr - inklusive brandsikre linjer i A2-kvalitet og B1-kvalitet - adresserer begge markeder samtidigt.

Definition af ACP-ark vs ACP panel: The Core Distinction

I byggematerialeindustrien, ACP ark refererer til det rå, uforarbejdede kompositmateriale, når det kommer ud af produktionslinjen - en kontinuerlig rulle eller fladskåret plade bestående af to aluminiumsskind bundet til et kernemateriale (PE, FR mineral eller A2 ikke-brændbart fyld). Arket er grundmaterialet. An ACP panel , derimod er en fremstillet enhed, der er blevet skåret, fræset, foldet og udstyret med retur- eller rammesystemer, så den kan installeres direkte på en bygnings facade eller indvendigt underlag. I praktiske indkøbssprog angiver købere, der køber til downstream-fabrikation, normalt "ACP-ark", mens de, der køber til installationsklare gardinvægsenheder, angiver "ACP-panel".

Klassificeringen af ​​kernematerialet er den enkelte mest konsekvensspecifikation i begge produktformer. Standard PE-kerneplader bærer en brændbarhedsklassificering af klasse C eller D i henhold til EN 13501-1; B1-klasse brandsikker ACP opnår klasse B eller bedre (begrænset brændbarhed); og A2-kvalitet ikke-brændbart ACP når klasse A2, hvilket betyder, at materialet bidrager med ubetydeligt brændstof i en brand. Lovmæssige krav på de fleste europæiske, mellemøstlige og asiatiske markeder kræver nu A2- eller B1-klassificering for udvendig beklædning over visse bygningshøjder, hvilket har drevet betydelige investeringer i dedikerede brandsikre ACP-produktionslinjer.

Hvordan ACP-produktionslinjer genererer begge produktformer

A Multifunktionel A2 B1 PE-aluminiumkompositpanel (ACP) produktionslinje er det opstrøms udstyr, der skaber basisarket. Den kombinerer afviklinger af aluminiumskind, forbehandlingsstationer, en kerneekstruder (til PE eller mineralfyldte forbindelser), en laminerings-/pressesektion, en køletransportør og et præcisionsspalte- og skåret-til-længdesystem. I A2-konfigurationer erstattes eller suppleres ekstruderen med en roll-bonding-station til præfabrikerede ikke-brændbare mineralske kerner, da uorganiske fyldmaterialer ikke kan smeltebearbejdes på samme måde som termoplastisk PE.

Ordet "multifunktionel" i udstyrsnavnet angiver, at en enkelt linje kan skifte mellem PE, B1 og A2 kernematerialer ved at justere kernetilførselsenheden og lamineringstemperaturparametrene i stedet for at kræve helt separate maskiner for hver produktkvalitet. Denne fleksibilitet er kommercielt vigtig: Producenter kan betjene forskellige regulatoriske markeder - fra standard PE til skiltning til A2 til højhuse facadebeklædning - uden at duplikere kapitalinvesteringer.

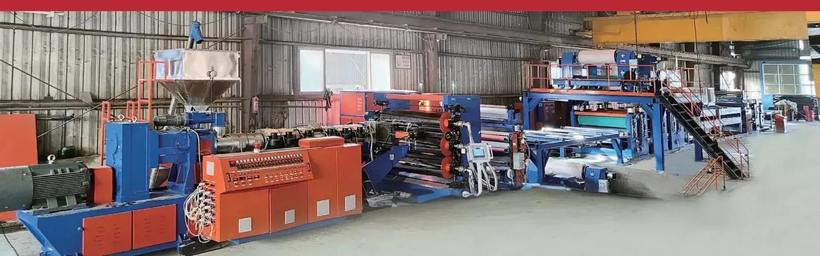

Multifunktionel A2 B1 PE aluminium kompositpanel produktionslinje fremstillet af Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Linjen vist ovenfor integrerer ekstruder-/lamineringssektionen (venstre), præcisionsvalsepresse- og limningssektionen (i midten) og trimnings- og udtagstransportøren (højre). Det kompakte arrangement minimerer materialehåndtering mellem stationer, hvilket direkte forbedrer bindingskonsistensen og reducerer risikoen for interlaminar delaminering - en kritisk kvalitetsparameter for både B1-kvalitet og A2-kvalitet produkter beregnet til højhuse facadeapplikationer.

3D-annoteret diagram: ACP-arklagsstruktur

Det isometriske diagram nedenfor illustrerer den indvendige lagstak af en standard aluminiumskompositplade som produceret af en multifunktionel ACP-produktionslinje. Forståelse af dette tværsnit er grundlæggende for at forstå, hvorfor brandklassificeringen er så markant forskellig mellem PE, B1 og A2 kvaliteter.

Det isometriske tværsnit ovenfor afslører den tredelte struktur, der er fælles for alle ACP-produkter: en topoverfladebelægning (typisk PVDF- eller PE-maling), to tynde aluminiumsbeklædninger og det centrale kernemateriale. Kernen er den primære differentiator mellem kvaliteter: Standard PE-kerner er lette og fleksible, men brændbare, B1-mineralfyldte kerner indeholder brandhæmmende additiver, der forsinker antændelse, og uorganiske A2-kerner - hovedsageligt sammensat af mineralhydroxider eller calciumsilikat - frigiver ingen væsentlig brændbar gas, når de udsættes for flamme. Den viste samlede tykkelse på 3-6 millimeter er standard for facadeprodukter, med tykkere plader, der typisk er reserveret til strukturelle eller kraftige applikationer. Belægningslaget, selvom det kun er et par mikrometer tykt, bestemmer både farveholdbarheden (PVDF-belægninger garanterer typisk 10 års kridtbestandighed) og det indledende brændbarhedsbidrag ved paneloverfladen. At genkende denne lagdelte struktur hjælper indkøbsteams med at stille de rigtige spørgsmål om hudmåler, kernesammensætning og belægningsspecifikationer, når de køber fra en ACP-produktionslinjeproducent.

Global markedsefterspørgsel: A2- og B1-brandsikker ACP-vækst

Efter større brandhændelser i facader i flere lande i løbet af 2010'erne har reguleringsorganer verden over gradvist skærpet kravene til beklædningsbrændbarhed. Det Forenede Kongeriges Building Safety Act 2022 pålægger A2-klasse beklædning til alle nye boligbyggerier over 11 meter. Lignende regler gælder nu i Tyskland (MBO Musterbauordnung, klasse A2 over 7 etager), UAE (Dubai Civil Defense Circular No. 7/2013) og Australien (NCC 2022, paragraf C2D8). Disse reguleringsændringer har fundamentalt omformet AVS-produktionsøkonomien: efterspørgslen efter A2- og B1-linjer er vokset betydeligt, mens standard PE-kapacitet står over for stigende restriktioner i højhussegmenter.

Det vandrette søjlediagram ovenfor afspejler den anslåede globale AVS-markedssammensætning efter brandmodstandsgrad fra 2024. B1 brandhæmmende kvalitet har den største andel på ca. 34 % , drevet af stærk adoption i Mellemøsten, Sydøstasien og Østeuropa, hvor byggekoder er blevet opdateret, men fulde A2-mandater er endnu ikke universelle. A2-kvalitet ACP er steget til omkring 28 % andel – en dramatisk stigning fra under 10 % før 2017 – da de britiske, tyske og skandinaviske markeder håndhævede ikke-brændbarhedskrav. Standard PE-kerne ACP bevarer en andel på 26 %, hovedsageligt koncentreret til skiltning, interiørapplikationer og markeder, hvor facadehøjdereglerne endnu ikke kræver højere kvaliteter. Honeycomb-produkter af aluminium og specialkompositprodukter tegner sig for de resterende 12 %, og de tjener førsteklasses facade- og rumfarts-tilstødende applikationer. Dette skift i distributionen af ​​efterspørgsel er den primære årsag til, at moderne ACP-udstyrsproducenter har udviklet multifunktionelle linjer, der er i stand til at skifte mellem PE, B1 og A2 produktionstilstande inden for en enkelt platform.

Tekniske specifikationer: Hvad en multifunktionel ACP-linje skal levere

En produktionslinje, der hævder at håndtere A2-, B1- og PE-kvaliteter samtidigt, skal opfylde flere krævende tekniske krav. Vedhæftningsstyrken mellem aluminiumshud og kerne skal konsekvent overstige 120 N/25 mm (afskalningsstyrke iht. GB/T 17748 eller EN 1396) uanset kernetype. Linjehastighed for PE-kvaliteter løber typisk 8--15 m/min; A2 roll-bonding kan køre langsommere ved 4--8 m/min på grund af de højere lamineringstryk, der kræves for at opnå tilstrækkelig vedhæftning til uorganiske kerner. Breddekapaciteten varierer normalt fra 1.220 mm til 1.600 mm for at imødekomme internationale pladestandarder.

Styring af kernetykkelsen er en anden kritisk parameter: variationer på mere end -0,1 mm på tværs af bredden af ​​en A2-plade giver synlige overfladebølger efter installation, især på panelsystemer i storformat. Dette kræver både præcisions-roll-gap-sensorer og feedback-styring i realtid af lamineringspressen. Temperaturensartethed på tværs af bredden af ​​lamineringspalten skal holdes inden for -3 grader Celsius for PVDF-belagte skind, da temperaturgradienter forårsager differentiel termisk ekspansion, der resulterer i bue eller snoning.

Søjlediagrammet ovenfor sammenligner de typiske driftshastighedsintervaller for PE-, B1- og A2-produktionstilstande på en multifunktionel ACP-linje. Standard PE-produktion opnår de højeste hastigheder (8--15 m/min) fordi termoplastisk ekstrudering og limning er en veloptimeret kontinuerlig proces, der tåler hurtigere gennemløb. B1 brandhæmmende kvaliteter kører ved 6--12 m/min, da den højere viskositet af mineralfyldte PE-forbindelser kræver yderligere opholdstid i lamineringsspalten for at sikre fuld klæbebindingsdannelse. A2 ikke-brændbare kvaliteter kræver de langsomste hastigheder (4--8 m/min), fordi rullebinding af stive uorganiske kerneplader til aluminiumskind kræver vedvarende højt kontakttryk og omhyggelig temperaturstyring for at forhindre delaminering ved klæbemiddelgrænsefladen. Udstyrsleverandører, der hævder ensartet hastighed på tværs af alle tre kvaliteter, bør anmodes om dokumenterede testresultater for limningsstyrke ved nominel hastighed, da gennemløb og kvalitet er direkte forbundet i lamineringsteknik. En multifunktionel linje, der reelt håndterer alle tre kvaliteter, er en betydelig ingeniørpræstation, ikke en simpel parameterændring.

Radarsammenligning: PE vs B1 vs A2 Grade Performance Attributes

At vælge den rigtige ACP-kvalitet involverer afbalancering af flere ydeevnedimensioner samtidigt. Radardiagrammet nedenfor sammenligner PE-, B1- og A2-kvaliteter på tværs af seks nøgleattributter: brandsikkerhed, vægteffektivitet, fladhed, let behandling, omkostningskonkurrenceevne og rækkevidde for overholdelse af lovgivningen. Ingen enkelt kvalitet scorer højest på tværs af alle akser, hvorfor producenter, der kan producere alle tre kvaliteter med en linje, har en strukturel konkurrencefordel.

Radardiagrammet illustrerer tydeligt, at PE-core ACP scorer højest på vægteffektivitet, let behandling og omkostningskonkurrenceevne - hvilket forklarer dens fortsatte dominans inden for interiør, skiltning og lavhuse, hvor brandreglerne tillader det. A2-klasse ACP fører afgørende med hensyn til brandsikkerhed og lovoverholdelse , hvilket gør det til den foretrukne specifikation for ethvert projekt, der er underlagt strenge ikke-brændbarhedskoder. Produkter af B1-kvalitet indtager midtvejen på tværs af de fleste akser og tilbyder en balance mellem forbedret brandydeevne i forhold til standard PE med bedre bearbejdelighed og lavere omkostninger sammenlignet med A2. Fladhedsscore er tæt forbundet mellem B1 og A2, hvilket afspejler de præcisionslamineringskrav, som begge kvaliteter stiller. Forskellen i forarbejdningslethed mellem PE (95 %) og A2 (50 %) forklarer, hvorfor multifunktionelle produktionslinjer kræver mere sofistikerede kontroller, når der skiftes til A2-tilstand: langsommere hastigheder, højere lamineringstryk og snævrere temperaturtolerancer kræver alt sammen mere avanceret automatisering og sensorintegration, end en linje kun med PE ville kræve.

Produktionslinje Teknologi Trend: Indførelse af intelligente kontroller

Det mest markante skift i ACP-produktionslinjekonstruktionen i det seneste årti har været integrationen af digital overvågning og intelligente kontrolsystemer. Tidlige ACP-linjer var afhængige af PLC-kontrol med faste parametre; moderne multifunktionelle linjer inkorporerer tykkelsesmåling i realtid (ved hjælp af laser- eller beta-ray-sensorer), spændingskontrol på tværs af afviklingsstationer af aluminiumshud, temperaturregulering i lukket sløjfe af lamineringsvalser og automatiske kvalitetsafvisningsporte. Disse egenskaber er ikke kosmetiske opgraderinger - de påvirker direkte konsistensen af ​​A2-kvalitets binding, som er langt mindre tilgivende over for parameterdrift end PE-produktion.

Linjediagrammet sporer den hurtige indførelse af intelligente kontrolsystemer i nye ACP-linjeinstallationer fra 2015 til 2025. Kun 10 % af de nye linjer installeret i 2015 indeholdt digital procesovervågning med lukket sløjfe ; i 2023 var dette tal steget til 72 %, hvor den anslåede 2025-penetration nåede 85 %. Denne acceleration blev drevet af tre konvergerende kræfter: de øgede kvalitetskrav til A2-kvalitetsproduktion, skærpelsen af ​​internationale standarder for fladhed og delaminering (såsom GB/T 17748 revisionscyklusser) og de faldende omkostninger til industriel sensing og PLC-hardware. Producenter, der investerer i multifunktionelle linjer i dag, specificerer næsten universelt servospændingskontrol, lasertykkelsesmålere og receptbaserede HMI-systemer, der lagrer karakterspecifikke parametersæt, hvilket tillader hurtige og gentagelige skift mellem PE, B1 og A2 produktionstilstande. Linjer, der stadig er afhængige af manuel parameterjustering, har en voksende kvalitetsulempe, når de producerer A2-kvaliteter.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Kernefunktioner

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. er en national virksomhed med speciale i F&U og fremstilling af intelligent udstyr til metalkompositmaterialer, der leverer systematiske løsninger til den globale byggematerialeindustri. Som en udarbejdelsesenhed af standarden for ikke-brændbare metalkompositpaneler til arkitektonisk udsmykning og et stående rådsmedlem af Metal Branch of China Building Materials Federation, indtager virksomheden en anerkendt position inden for industristandardernes økosystem.

Virksomhedens kerneproduktportefølje omfatter tre store teknologiske systemer: brandsikkert aluminium komposit panel produktionslinjer, aluminium honeycomb kerne maskiner og aluminium honeycomb kerne metal komposit panel produktionslinjer og multifunktionelle tilpassede metal komposit panel produktionslinjer. Disse systemer dækker tilsammen 12 kategorier af avancerede produktionslinjer, herunder A2- og B1-kvalitets brandsikre materialelinjer, 3D-aluminiumkerne-metalkompositpaneludstyr og hele spektret af produktionsplatforme i aluminiums honeycomb-serien.

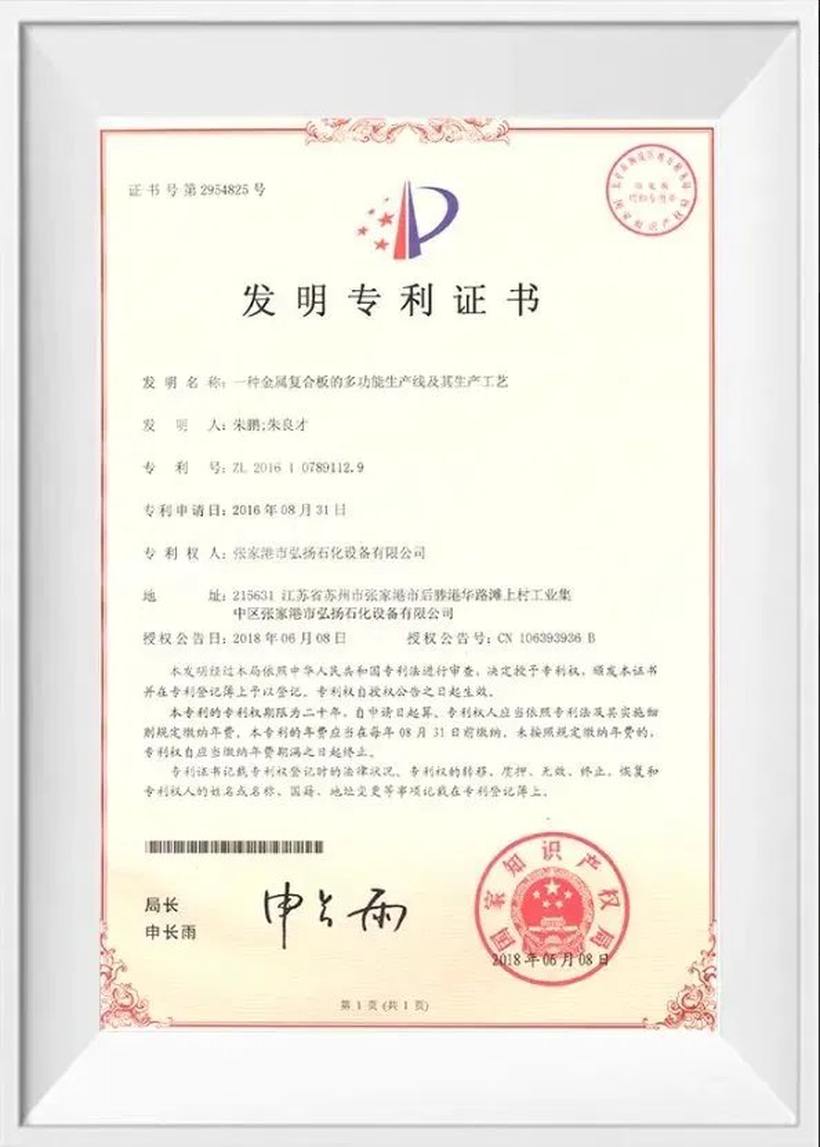

Nedenstående patentcertifikat -- opfindelsespatent ZL 2016 1 0789112.9, udstedt juni 2018 -- dækker virksomhedens multifunktionelle metalkompositpanelproduktionslinje og fremstillingsproces, udviklet af opfinderne Zhu Peng og Zhu Liangcai. Dette patent afspejler de proprietære tekniske forbedringer, der tillader en enkelt linje at håndtere rækken af ​​kernematerialer, der kræves til A2, B1 og PE produktionskvaliteter.

Opfindelsespatentcertifikat nr. ZL 2016 1 0789112.9 -- Multifunktionel metalkompositpanelproduktionslinje og -proces, udstedt juni 2018.

Ansøgningsscenarier: Hvor ACP-ark vs panelspecifikation betyder noget

Forskellen mellem ark og panel er ikke blot akademisk - den har direkte indkøb, logistik og kvalitetskontrol implikationer. Når en fabrikationsbutik køber ACP-plader fra en produktionslinjeproducent eller -distributør, modtager de flade plader (almindeligvis 1.220 mm x 2.440 mm eller kontinuerlige rullebredder op til 1.600 mm), som de derefter vil fræse, folde og indramme ved hjælp af CNC-fræsemaskiner og kantpressere. Pladens fladhedstolerance, skrælningsstyrke og kernehomogenitet bestemmer, hvor præcist de fremstillede panelhjørner kan formes, og hvor godt overfladen forbliver glat, efter at CNC-fræsning fjerner cirka 2/3 af kernedybden ved returlinjer.

For gardinvægsentreprenører, der specificerer ACP-paneler, skal den færdige panelgeometri - returdybde, flademål, hjørneradius, hulmønster for fastgørelseselementer - være i overensstemmelse med projektværkstedstegninger. I denne sammenhæng er panelets fladhed efter fremstilling (post-routing bue) og dets langsigtede dimensionsstabilitet under termisk cykling de primære bekymringer. Plader i A2-kvalitet, der anvender mineralske kerner med høj densitet, har lavere termiske udvidelseskoefficienter end PE-kerneplader (ca. 21 x 10^-6/K for PE-kerne vs. 17 x 10^-6/K for mineralsk A2), hvilket betyder, at fremstillede A2-paneler udviser mindre termiske bevægelser i forbindelse med systemer, der er fordelagtige ved brug af systemer med tætte facader.
